IEC 60092标准MariFlex船用防火电力&控制缆
BFOI/BFOU (MFX400) 0.6/1kV云母带+XLPE绝缘,LSOH(SHF1)护套,铠装防火电力&控制缆(多芯)

IEC 60092标准MFX400 0.6/1kV云母带+XLPE绝缘,LSOH(SHF1)护套,铠装防火电力&控制缆(多芯)

应用

该铠装防火电缆适用于船体上需电缆保护的任何位置的固定安装。该电缆防火、阻燃、低压、无卤。

标准

IEC 60092-350/353/360
IEC 60331-21
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

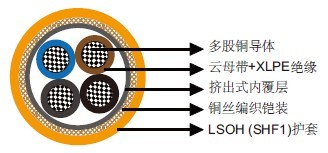

结构

导体:Class 2多股铜导体。Class 5多股铜导体可选。
绝缘:云母带+XLPE。
内衬层:挤压式内衬层。
铠装:铜丝编织。
外护套:LSOH(SHF1)。SHF2可选。

线芯识别

两芯:蓝,棕。
三芯:棕,黑,灰。
四芯:蓝,棕,黑,灰。
五芯:蓝,棕,黑,灰,黑。
多芯:白底色加黑色数字。

机械和热性能

固定安装弯曲半径:6×OD
温度范围:-30℃ ~ +80℃

尺寸和重量

MFX400 1mRMZ1-R多芯铠装0.6/1kV(-R表示class 2导体。对于class 5导体,请将-R改成-F)

订货代码 结构 芯数×截面积
(mm²)
标称绝缘厚度
mm
标称护套厚度
mm
标称外径
mm
标称重量
kg/km
MFX400-1mRMZ1-R-2C1.5 2×1.5 0.7 1.1 10.5 180
MFX400-1mRMZ1-R-2C2.5 2×2.5 0.7 1.1 11.7 230
MFX400-1mRMZ1-R-2C4 2×4 0.7 1.2 12.5 290
MFX400-1mRMZ1-R-2C6 2×6 0.7 1.2 14.4 400
MFX400-1mRMZ1-R-2C10 2×10 0.9 1.3 16.6 570
MFX400-1mRMZ1-R-2C16 2×16 0.9 1.4 19.0 770
MFX400-1mRMZ1-R-2C25 2×25 0.9 1.5 22.8 1130
MFX400-1mRMZ1-R-2C35 2×35 0.9 1.5 25.0 1420
MFX400-1mRMZ1-R-2C50 2×50 1.0 1.5 28.0 1860
MFX400-1mRMZ1-R-3C1.5 3×1.5 0.7 1.1 11.2 210
MFX400-1mRMZ1-R-3C2.5 3×2.5 0.7 1.1 12.2 260
MFX400-1mRMZ1-R-3C4 3×4 0.7 1.2 13.1 340
MFX400-1mRMZ1-R-3C6 3×6 0.7 1.3 15.3 480
MFX400-1mRMZ1-R-3C10 3×10 0.7 1.3 17.3 680
MFX400-1mRMZ1-R-3C16 3×16 0.7 1.4 19.6 930
MFX400-1mRMZ1-R-3C25 3×25 0.9 1.6 24.1 1380
MFX400-1mRMZ1-R-3C35 3×35 0.9 1.6 26.4 1770
MFX400-1mRMZ1-R-3C50 3×50 1.0 1.6 29.6 2350
MFX400-1mRMZ1-R-3C70S 3×70 (扇形) 1.1 2.0 31.9 2930
MFX400-1mRMZ1-R-3C95S 3×95 (扇形) 1.1 2.1 36.1 3870
MFX400-1mRMZ1-R-3C120S 3×120 (扇形) 1.2 2.2 39.6 4770
MFX400-1mRMZ1-R-4C1.5 4×1.5 0.7 1.1 12.1 250
MFX400-1mRMZ1-R-4C2.5 4×2.5 0.7 1.2 12.9 300
MFX400-1mRMZ1-R-4C4 4×4 0.7 1.3 15.0 440
MFX400-1mRMZ1-R-4C6 4×6 0.7 1.3 16.6 570
MFX400-1mRMZ1-R-4C10 4×10 0.7 1.4 18.7 810
MFX400-1mRMZ1-R-4C16 4×16 0.7 1.5 21.8 1160
MFX400-1mRMZ1-R-4C25 4×25 0.9 1.6 26.9 1720
MFX400-1mRMZ1-R-4C35 4×35 0.9 1.7 29.7 2220
MFX400-1mRMZ1-R-5C1.5 5×1.5 0.7 1.2 12.8 280
MFX400-1mRMZ1-R-7C1.5 7×1.5 0.7 1.2 14.3 370
MFX400-1mRMZ1-R-12C1.5 12×1.5 0.7 1.4 17.9 570
MFX400-1mRMZ1-R-19C1.5 19×1.5 0.7 1.5 20.7 790
MFX400-1mRMZ1-R-27C1.5 27×1.5 0.7 1.7 24.4 1100
MFX400-1mRMZ1-R-37C1.5 37×1.5 0.7 1.9 27.3 1380
MFX400-1mRMZ1-R-5C2.5 5×2.5 0.7 1.2 14.7 400
MFX400-1mRMZ1-R-7C2.5 7×2.5 0.7 1.2 15.8 480
MFX400-1mRMZ1-R-12C2.5 12×2.5 0.7 1.4 20.3 780
MFX400-1mRMZ1-R-19C2.5 19×2.5 0.7 1.5 23.4 1070
MFX400-1mRMZ1-R-27C2.5 27×2.5 0.7 1.7 27.9 1500
